鼎悅電子給大家介紹歐姆龍輕觸開關工作原理：輕觸開關，字面理解為：輕輕觸碰就可改變其開關狀態的開關。可是輕觸開關真的只需輕輕觸碰嗎？其實不然…… 那么，輕觸開關是什么呢？輕觸開關原理及性能測試又是怎樣的呢?

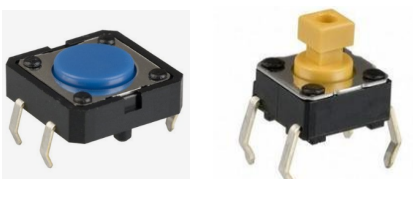

輕觸開關解析：英文名稱為Touch switch，又名為按鍵開關，是電路中的一種開關元器件。其在所需外力作用下閉合導通，處于導通狀態；無外力作用時處于截止?fàn)顟B(tài)；具有規格多樣化、精確度高、接觸電阻小等優點。被廣泛應用于家用電器、數碼產品、通訊產品、電腦產品、影音產品等電子設備中。
輕觸開關的類別：一種是利用金屬彈片來完成開關導通截止?fàn)顟B(tài)的切換，該類輕觸開關手感好，按下按鈕至一定程度時伴隨有滴答的聲音出現；另一種是利用導電橡膠來完成開關導通截止?fàn)顟B(tài)的切換，該類開關手感也好，但接觸電阻大，約為上一種的10000倍。
歐姆龍輕觸開關的工作原理：當我們按下輕觸開關的按鈕時，其彈片受到彈力作用發生形變向下接觸到焊片，使得開關的兩組引腳相導通，從而使得電路呈現導通狀態;而當我們撤離外力時，彈片形變恢復原始狀態，脫離焊片，開關的兩組引腳也不再導通，從而使得電路呈現截止?fàn)顟B(tài)。
